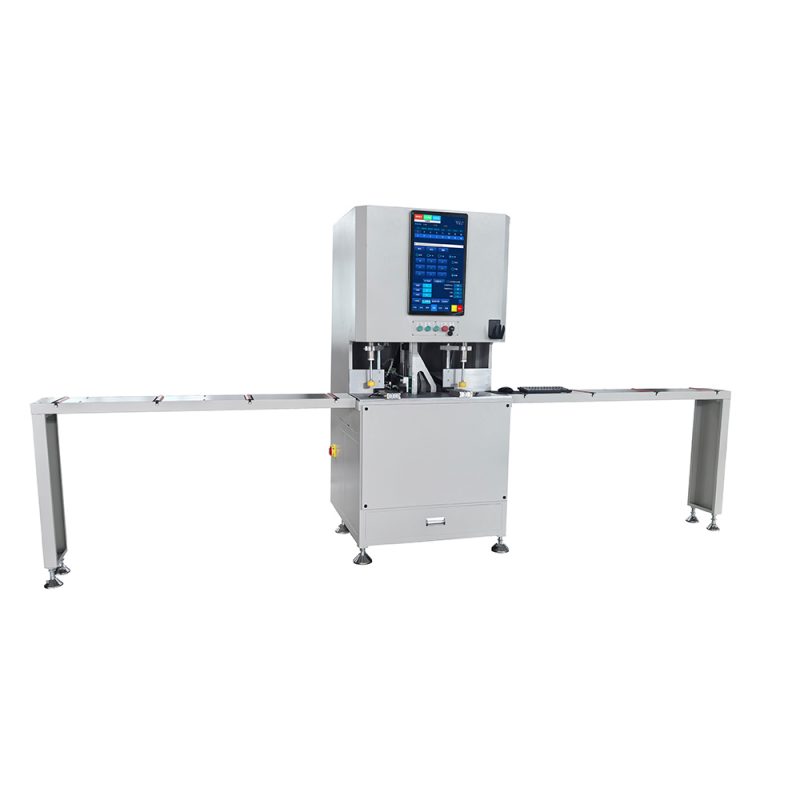

Machine de perçage et de fraisage de trous à commande numérique
SL - GYKZX-CNC-120
Fonctions:
The preferred equipment for intelligent processing of doors and windows, mainly used for flexible processing of pin holes, glue injection holes, stile holes (and other subsequent additional functions) of aluminum doors and windows
Caractéristiques:
Contrôle informatique de qualité industrielle, directement connecté au logiciel de conception.
Conception de carrosserie robuste, conception mécanique scientifique, performances stables et fiables.
La conception mécanique unique protège les coins pointus des profils et évite les rayures
Interface homme-machine conviviale, informations claires sur le processus et utilisation facile.
Positionnement unique pour terminer tout le traitement des trous et des fentes.
Conception à double station, haute efficacité de production
Amélioration des inconvénients de la poinçonneuse traditionnelle, tels que le fonctionnement compliqué et le moule compliqué, amélioration de l’efficacité de la production et réduction de l’intensité du travail
Équipé d’un lecteur de codes-barres, il peut être connecté aux données du logiciel de conception de portes et fenêtres pour numériser et traiter la liste des matériaux
Principaux paramètres techniques:
Puissance d’entrée | 380V/50Hz | Puissance totale | 4.5 KW |
Pression d’air de travail | 0.6 -0.8 MPa | Consommation de gaz | 1 00L/min |
Vitesse de la fraise principale | 18000r/min | Hauteur du profil de traitement | 1 2 0mm |
Largeur du profil de traitement | 1 1 0mm | Dimensions | 415 0* 115 0*1600 |
Déplacement de l’axe X | 300 mm | Déplacement de l’axe Y | 150mm |
Course de l’axe Z (profondeur) | 9 0mm | poids | 500 KG |
Tableau de configuration des principaux composants:
Numéro | Nom du composant | Marque | Remarque |
1 | Ordinateur industriel | Technologie Qinglan |
|
2 | Ordinateur personnel | Technologie Qinglan |
|
3 | système d’entraînement | Navigation |
|
4 | Composants pneumatiques | Han Sanhe |
|
5 | Composants électriques | Schneider |
|
6 | broche | Tianyang |
|
7 | guide | P E K |
|
Applications
